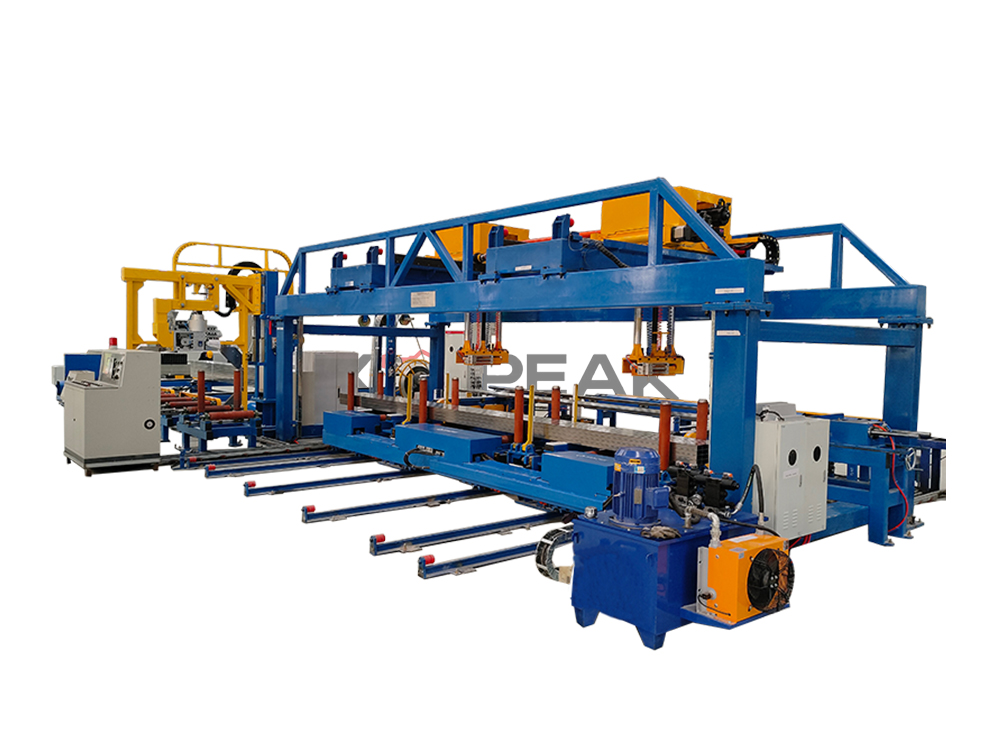

自动钢管码垛机的工作原理

自动钢管码垛机的工作原理基于执行机构、控制系统与传感器的协同，通过预设程序实现钢管的自动抓取、移动和堆叠，具体可分为以下步骤：

一、执行机构：机械运动的实现者
执行机构是钢管自动码垛机的“肌肉”，负责完成具体的物理动作，主要包括：

升降装置：通过液压缸或电机驱动，调整抓取装置的高度，以适应不同高度的钢管或堆叠位置。例如，当钢管被输送到指定区域后，升降装置会下降至合适高度，确保抓取装置能准确接触钢管。
旋转装置：使抓取装置能够围绕轴心旋转，调整钢管的放置方向。例如，在码垛六角包时，旋转装置会将钢管旋转至特定角度，使其与其他钢管形成六角形排列。
伸缩装置：调整抓取装置与钢管之间的距离，确保准确抓取。例如，当钢管位置偏移时，伸缩装置会伸出或收缩，使抓取装置能精 准定位。
抓取装置：根据钢管的形状和尺寸设计，通常采用电磁吸块、夹具或真空吸盘等方式，牢固抓取钢管并防止其在移动过程中脱落。例如，电磁吸块适用于表面光滑的钢管，而夹具则适用于表面粗糙或有特殊形状的钢管。
二、控制系统：自动化逻辑的核心
控制系统是钢管自动码垛机的“大脑”，负责接收信号、生成指令并控制执行机构动作，主要包括：

信号接收：从生产线或其他传感器接收钢管到达、数量、尺寸等信息。例如，当钢管通过传送带进入码垛机工作区域时，位置传感器会发送信号至控制系统。
程序指令：根据预设的码垛规则和要求，生成控制执行机构动作的程序指令。例如，控制系统会根据钢管的尺寸和堆叠方式，计算出抓取装置的运动轨迹和力度。
逻辑运算和运动控制：通过PLC（可编程逻辑控制器）或工控机实现复杂的逻辑运算和运动控制，确保码垛过程的准确性和稳定性。例如，PLC会根据传感器的反馈信号，实时调整执行机构的动作，避免碰撞或抓取失败。
三、传感器：环境感知的“眼睛”和“耳朵”
传感器是钢管自动码垛机的“感官”，用于感知外部环境的变化，并将信息传递给控制系统，主要包括：

位置传感器：检测钢管的位置和抓取装置的位置，确保抓取和放置的准确性。例如，当钢管偏离预设位置时，位置传感器会发送信号至控制系统，调整抓取装置的运动轨迹。
重量传感器（如适用）：检测钢管的重量，以便控制系统调整抓取力和堆叠方式。例如，当钢管重量超过预设值时，重量传感器会发送信号至控制系统，降低抓取力度，避免损坏钢管或设备。
视觉传感器：通过机器视觉技术识别钢管的形状、尺寸和姿态，为控制系统提供精确的抓取和放置信息。例如，视觉传感器会拍摄钢管的图像，并通过图像处理算法识别其形状和尺寸，然后将信息传递给控制系统。
四、工作流程：从输入到输出的完整闭环
钢管自动码垛机的工作流程可分为以下步骤：

产品输送：通过传送带或其他传送装置，将钢管输送到自动码垛机的工作区域内。例如，钢管从生产线下来后，会被传送带输送至码垛机的抓取区域。
产品识别与定位：当钢管进入码垛机的工作区域后，通过机器视觉系统或传感器对钢管的位置、姿态和尺寸进行识别和定位。例如，视觉传感器会拍摄钢管的图像，并通过图像处理算法识别其位置和尺寸。
抓取与码放：根据识别和定位的结果，机械手准确地抓取钢管，并将其码放到预定的位置。例如，抓取装置会根据控制系统的指令，下降至钢管位置，抓取钢管后，再上升并移动至堆叠位置，将钢管放置在预定位置。
码垛完成与检测：当一层或几层钢管码放完成后，码垛机会进行自检或等待人工检测，确保码垛的质量和稳定性。例如，码垛机会通过视觉传感器或位置传感器检查堆叠的整齐度和稳定性，如果发现问题，会进行相应的调整或重新开始码垛。
